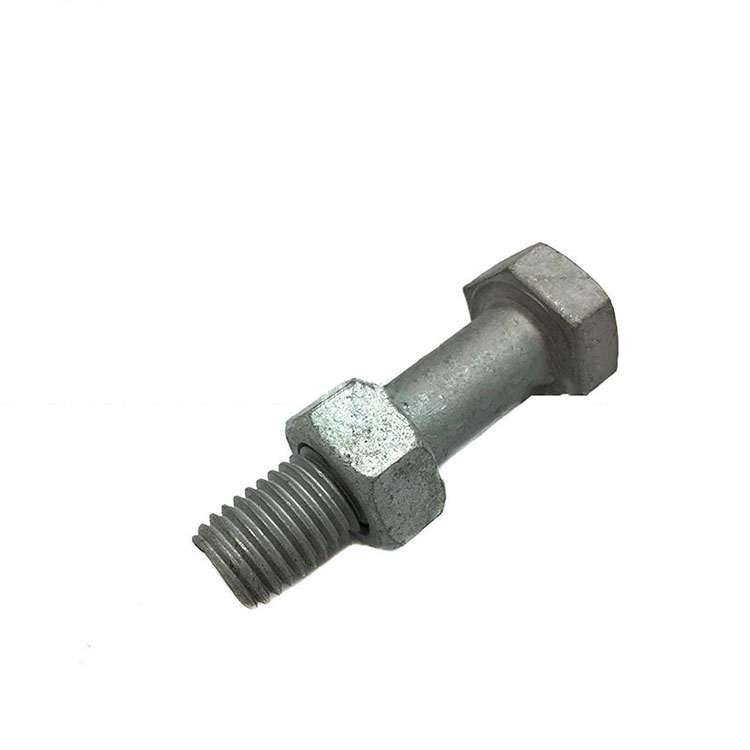

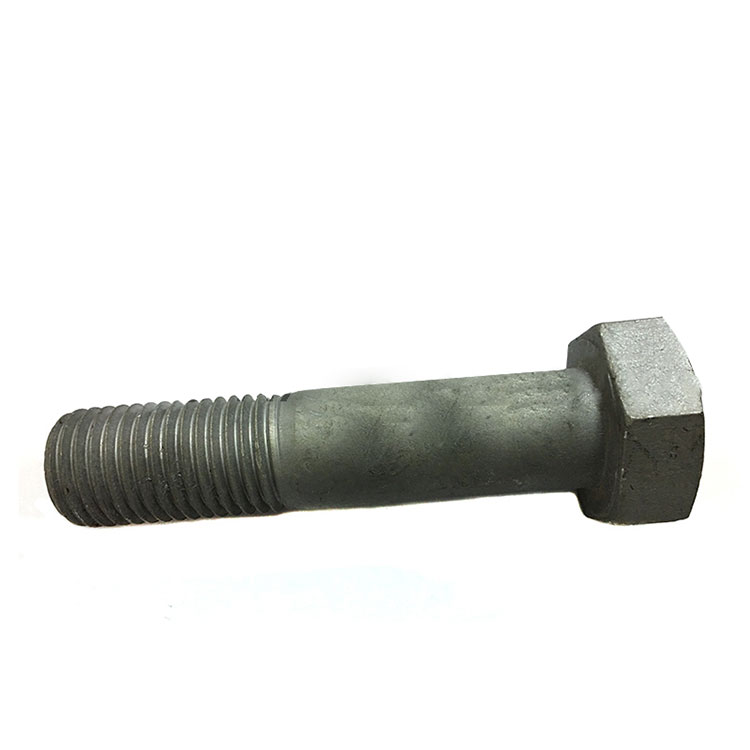

Težki šestrobi vijaki imajo glavo, ki je večja od standardne (končne) šestrobe glave. Standardni težki šestrobi vijaki so izdelani iz nizko do srednje ogljikovega jekla. Velika glava nudi večjo nosilno površino, ki porazdeli vpenjalno obremenitev na večjo površino.
Težki šestrobi konstrukcijski vijaki so zasnovani za strukturne povezave jeklo-jeklo. Posledično so običajno zelo kratke. Specifikacije A325 in A490 niso namenjene splošni uporabi, vključno s sidrnimi vijaki. V teh aplikacijah je treba razmisliti o zamenjavah A449 za A325 in A354 razreda BD za A490.

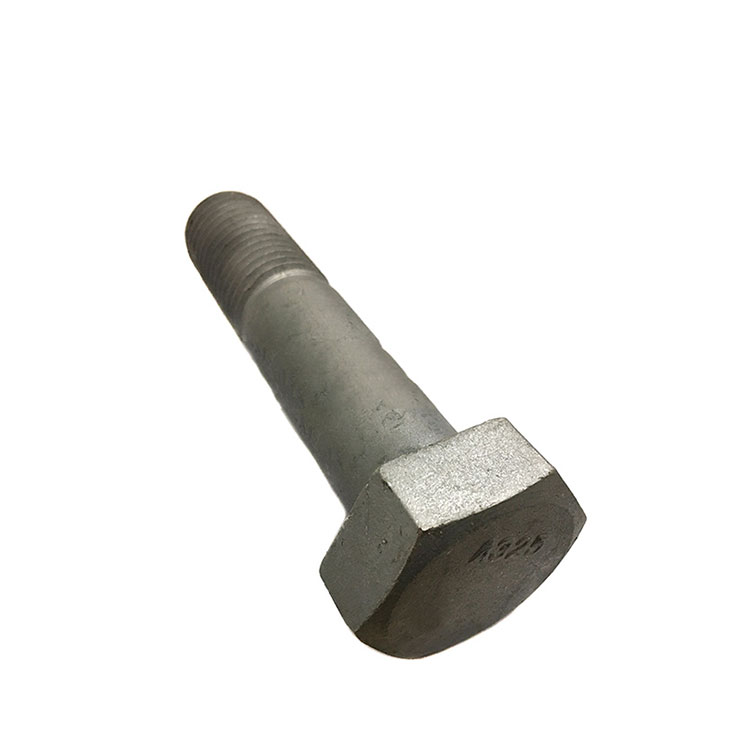

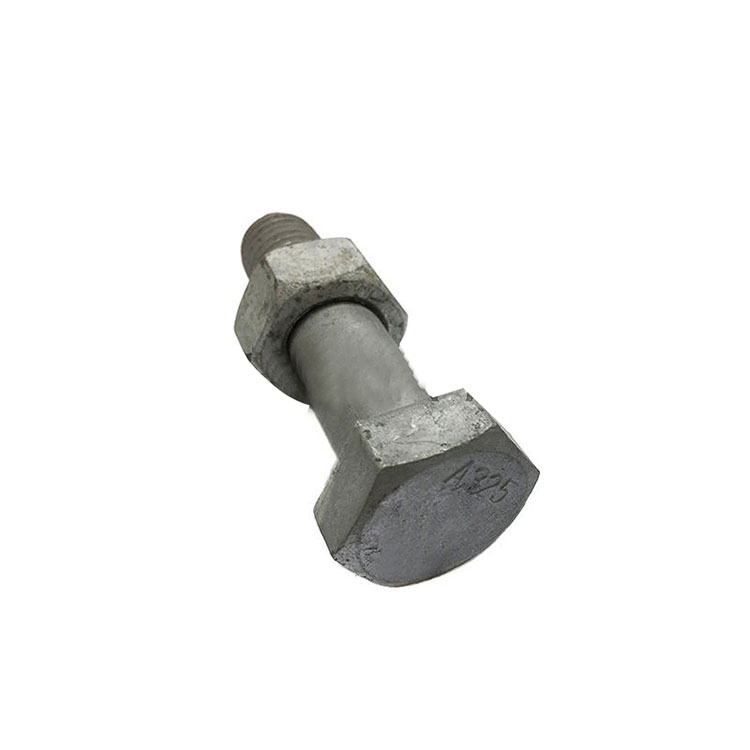

Težki šestrobi konstrukcijski vijaki so zasnovani za strukturne povezave jeklo-jeklo. Specifikacije ASTM A325 in A490 pokrivajo visoko trdne težke šestrobe strukturne vijake od premera 1/2" do premera 1-1/2". Ti vijaki so namenjeni uporabi v strukturnih povezavah in imajo zato krajše navoje kot standardni šestrobi vijaki. Specifikacije A325 in A490 niso namenjene splošni uporabi.
Specifikacija ASTM A490 zajema kaljene in popuščene težke šestrobe strukturne vijake iz legiranega jekla s premerom 1/2" do premera 1-1/2" z najmanj 150 ksi natezno trdnostjo. Vijaki A490 so po uporabi in dimenzijah podobni težkim šestrobim strukturnim vijakom A325, vendar so izdelani iz legiranega jekla in ne iz srednje ogljikovega jekla, zaradi česar je pritrdilni element z večjo trdnostjo.
Toleranca dolžine vijaka | ||||
Nazivna dolžina, v. | Nazivna velikost, v. | |||
1⁄2 | 5⁄8 | 3⁄4 do 1 | 11⁄8 do 11⁄2 | |
Do 6 in. | -0,12 | -0,12 | -0,19 | -0,25 |
Več kot 6 in. | -0,19 | -0,25 | -0,25 | -0,25 |
TEŽKI ŠESTROBNI VIJAKI - MEHANSKE LASTNOSTI | |||
Ocena | Velikost | Natezna trdnost ksi min | Izkoristek ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Do 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Premer vijaka | D | F | C | H | T | |||||
Premer telesa | Širina čez stanovanja | Širina čez vogale | Višina | Dolžina niti | ||||||
Maks | Osnovno | Maks | Min | Maks | Min | Osnovno | Maks | Min | Osnovno | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
