DIN6319 Sferična podložka, konveksna in konkavna samoporavnalna podložka: popravi kotno odstopanje sklopa

Kaj povzroča kotno odstopanje v vijačnih spojih

V težki industrijski proizvodnji in sestavljanju natančne opreme je kotno odstopanje vijačnih povezav eden najbolj spregledanih, a vplivnih skritih problemov. Neravne strojno obdelane površine, varilne deformacije, posedanje temeljev opreme in napake pri ročni namestitvi bodo privedli do nevzporednih ravnin namestitve. Pri dolgotrajnih velikih obremenitvah in mehanskih vibracijah bodo majhni nagibni koti nenehno ustvarjali upogibne napetosti na vijakih, kar bo povzročilo obrabo navojev, utrujenost vijakov, zrahljanje in celo nenaden zlom.

Večina tradicionalnih rešitev za sestavljanje se opira na navadne ploščate podložke ali vzmetne podložke, ki pomagajo pri pritrjevanju. Vendar imajo ti običajni pritrdilni elementi le preprosto vlogo razpršitve tlaka in preprečevanja popuščanja. Sploh nimajo zmožnosti kompenzacije kota in ne morejo odpraviti ekscentrične upogibne sile. Za visoko precizne kalupe, hidravlično opremo in objekte s težkimi jeklenimi konstrukcijami bo zanašanje na navadne podložke močno zmanjšalo stabilnost sestavljanja in skrajšalo celotno življenjsko dobo opreme.DIN6319 Sferična podložka, konveksna in konkavna samoporavnalna podložkaodlično rešuje dolgotrajno bolečo točko montažnega kotnega odstopanja v industriji. Njegova edinstvena konveksno-konkavna parna sferična struktura se lahko aktivno prilagaja nagnjenim namestitvenim površinam, pretvori neenakomerno upogibno napetost v enoten aksialni tlak in v osnovi zaščiti varnost in stabilnost vijačnih povezav.

Podložka DIN6319 V primerjavi s tradicionalnimi podložkami: Primerjava delovanja jedra

Da bi inženirjem in kupcem pomagali pri natančni izbiri pritrdilnih elementov za različne delovne pogoje, naredimo poglobljeno primerjavo delovanja med samonaravnajočimi sferičnimi podložkami in navadnimi ravnimi podložkami/vzmetnimi podložkami. Strukturne napake tradicionalnih podložk so popolnoma izpostavljene v scenarijih težke obremenitve in nagnjene montaže, medtem ko se strukturne prednosti sklopov DIN6319 v celoti odražajo.

Primerjalni element	Navadna ploščata podložka / vzmetna podložka	DIN6319 Komplet sferičnih podložk
Sposobnost kompenzacije kota	Brez, ne more se prilagoditi nagnjenim površinam	Podpira kompenzacijo odstopanja kota 3-4°, aktivno samoporavnavanje
Stanje napetosti vijaka	Enostaven za ustvarjanje upogibne napetosti in ekscentrične obremenitve	Odpravite upogibno silo, čisti aksialni ležaj
Odpornost na vibracije	Slabo, zlahka se zrahlja pod dolgotrajnimi vibracijami	Stabilno prileganje, učinkovito odporen na popuščanje vibracij
Življenjska doba	Kratek, lahko povzroči poškodbe zaradi utrujenosti vijakov	Dolga življenjska doba, zmanjša pogostost vzdrževanja opreme
Veljavni scenariji	Primeren samo za montažo v ravnem in majhnem obsegu	Profesionalno za težke, neravne in nagnjene montaže

Iz primerjave je očitno, da lahko tradicionalne podložke zadostijo le najosnovnejšim pritrdilnim potrebam. Ko se soočijo z neravnimi montažnimi površinami in velikimi delovnimi pogoji, ne morejo izravnati strukturnih napak. V nasprotju s temDIN6319 Sferična podložka, konveksna in konkavna samoporavnalna podložkaje profesionalno zasnovan za kompenzacijo industrijskih napak. Samodejno lahko prilagodi vgradni kot glede na dejansko stanje namestitve, s čimer zagotovi, da je vsak vijak navpično in enakomerno obremenjen, kar je nenadomestljiva ključna prednost pri visokostandardnem industrijskem sestavljanju.

Osnovno načelo delovanja sferičnih podložk

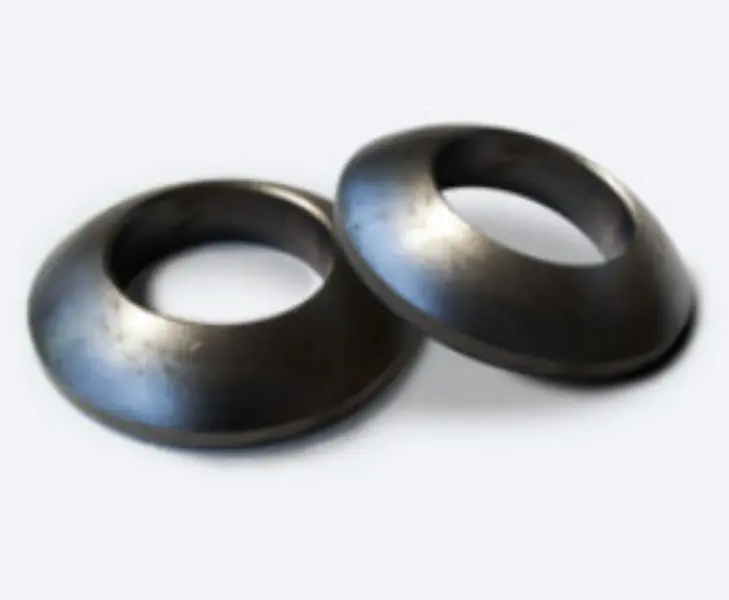

PopolnKomplet samoporavnavnih podložk DIN6319 je sestavljen iz ujemajoče se konveksne podložke tipa Cin konkavno podložko tipa D. Po natančnem kovanju in izjemno finem brušenju je sferična kontaktna površina gladka in ravna, z visoko natančnostjo prileganja in prilagodljivim drsnim delovanjem. Med namestitvijo opreme, ko je montažna ravnina nagnjena ali zamaknjena, lahko konveksne in konkavne ukrivljene površine prosto drsijo do popolne samokorekture kota, ki se popolnoma prilega sorniku in stisnjeni površini obdelovanca.

Ta princip delovanja popolnoma spremeni stanje prisilne montaže tradicionalnih ravnih tesnil. Preprečuje torzijo in upogibanje vijakov, ki nastanejo zaradi prisilne kalibracije napak pri namestitvi, zagotavlja, da je povezovalni sistem vedno v optimalnem stanju napetosti, in močno izboljša splošno togost in stabilnost mehanske opreme.

Razred materiala	Najvišja neprekinjena delovna temp	Priporočeni faktor navora	Uporabni nasveti za okolje
Ogljikovo jeklo C45	220 ℃	0,14~0,18	Splošna industrijska notranja montaža kalupov
A2 nerjaveče jeklo	300 ℃	0,18~0,22	Vlažna notranja, običajna protikorozijska scena
A4 Nerjaveče jeklo	315 ℃	0,19~0,23	Obalna slana pršica, kemično jedko okolje

Praktična vrednost materiala in površinske obdelave

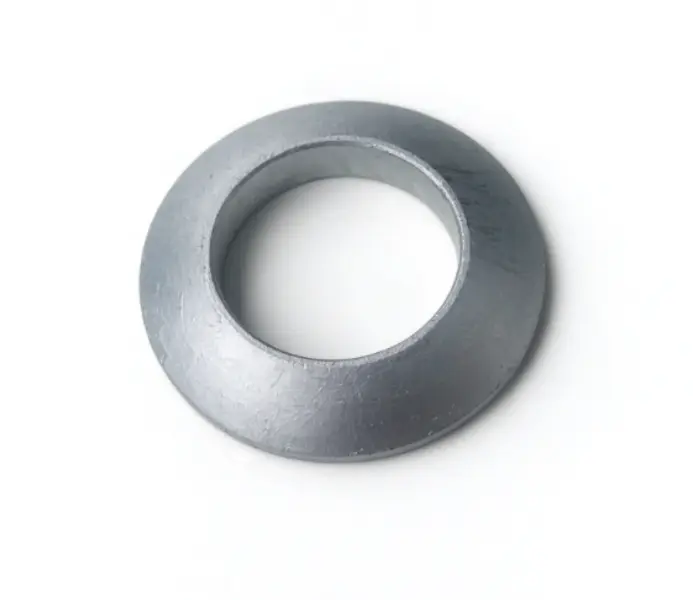

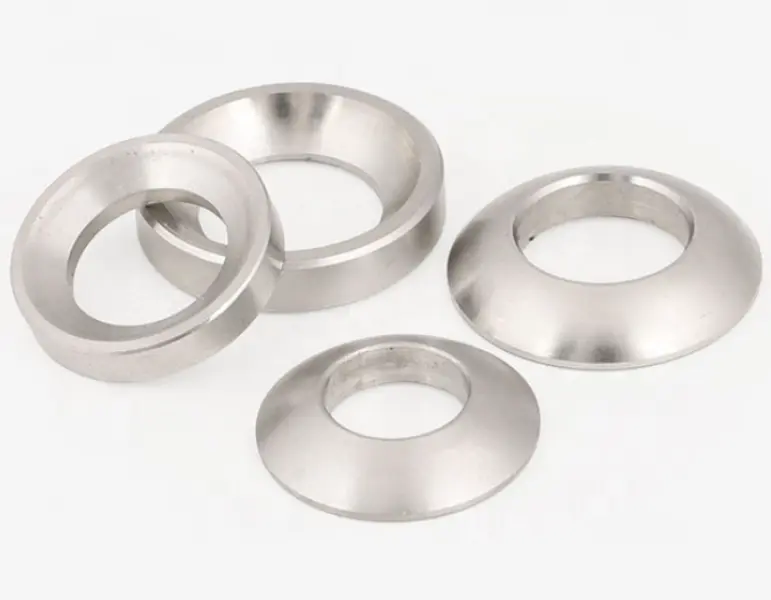

Različni materiali in konfiguracije površinske obdelave dajejo podložkam ciljno okoljsko prilagodljivost.DIN6319 Sferična podložka, konveksna in konkavna samoporavnalna podložkasprejme raznolike materialne možnosti. Podložke iz ogljikovega jekla C45 z belo modro pocinkano prevleko imajo enoten premaz in stabilno delovanje proti rjavenju, primerno za večino scenarijev zunanjega in splošnega industrijskega sestavljanja. Izdelki, obdelani s črnim oksidom, imajo nizko trenje in nimajo odsevnega bleščanja, kar je bolj primerno za natančno notranje vpenjanje kalupa in preprečuje, da bi vplivali na natančnost obdelave kalupa. Podložke iz nerjavečega jekla A2/A4 opuščajo površinsko zaščito, z inherentno odpornostjo proti oksidaciji in koroziji ter se popolnoma prilagajajo visoki vlažnosti, slanemu prhu in težkim kemičnim delovnim pogojem.

Vsi materiali izvirajo iz certificiranih velikih jeklarn, s stabilnimi mehanskimi lastnostmi in zanesljivo trdoto, kar zagotavlja, da se podložke ne bodo deformirale ali odpovedale pod dolgotrajnim visokim pritiskom. Prilagojene površinske obdelave in izdelki posebnih velikosti so podprti za izpolnjevanje osebnih inženirskih potreb.

Tipični scenariji uporabe

S svojo zmogljivo korekcijo kota in zmogljivostjo uravnoteženja napetosti,DIN6319 Sferična podložka, konveksna in konkavna samoporavnalna podložkase pogosto uporablja na visokonatančnih in težkih industrijskih področjih. V industriji kalupov bo ponavljajoče se vpenjanje ter toplotno raztezanje in krčenje povzročilo deformacijo kalupne plošče in odstopanje ravnosti, komplet samoporavnavnih podložk pa lahko samodejno kompenzira majhne kotne napake, da ohrani stabilnost vpenjalne sile kalupa.

Pri težkih strojih so pogosti hidravlična oprema, inženiring jeklenih konstrukcij in montaža baze generatorja, usedanje temeljev in odstopanje pri namestitvi opreme. Komplet podložk DIN6319 lahko učinkovito reši problem neenakomerne obremenitve vijačnih spojev, prepreči vibracije opreme in ohlapne povezave ter zagotovi dolgoročno stabilno delovanje mehanskih sistemov. Je potreben optimiziran pritrdilni dodatek za mehansko načrtovanje in nadgradnjo opreme.

Standardizirano pakiranje in garancija za pošiljanje pri izvozu

Kot profesionalni izvozno usmerjen proizvajalec pritrdilnih elementov Ningbo Gangtong Zheli Fasteners Co., Ltd. sprejema strogo izvozno standardizirano embalažo za vse dokončane podložke, da zagotovi celovitost izdelka med čezmejnim transportom na dolge razdalje. Običajni izdelki so pakirani v nepremočljive in vlagoodporne plastične notranje vrečke, ki se ujemajo z odebeljeno zunanjo embalažo iz ojačanega kartona, ki lahko učinkovito prepreči rjo, praske, trke in deformacije na površini izdelka.

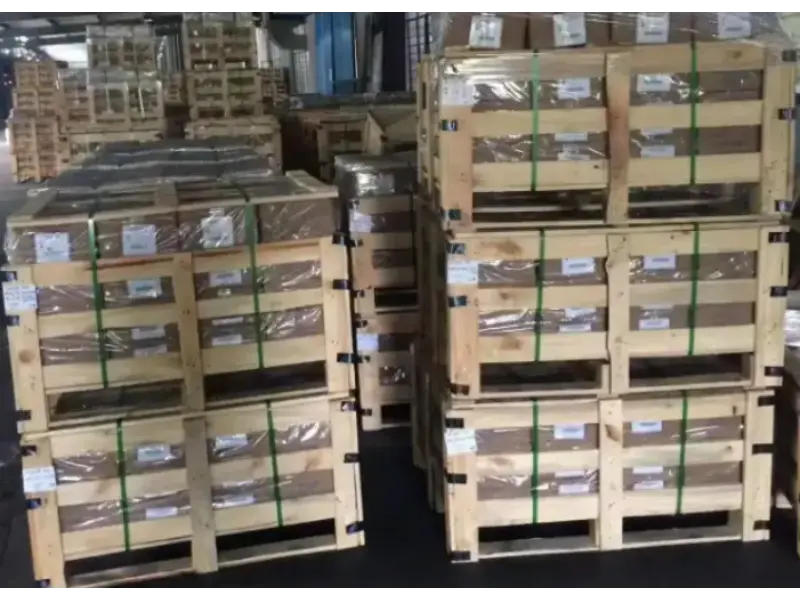

Za masovna izvozna naročila in visokostandardna naročila strank podpiramo prilagojeno embalažo lesenih zabojev in embalažo palet za dodatno izboljšanje varnosti transporta. Vsa embalaža lahko podpira prilagojene logotipe blagovnih znamk strank in ekskluzivne nalepke za izpolnjevanje potreb blagovne znamke pri izvozu in upravljanju skladišča. Pred vsako dostavo bo naša ekipa opravila popoln pregled videza, velikosti in količine izdelkaDIN6319 sferična podložka, konveksna in konkavna samoporavnalna podložka,sortiranje in pakiranje strogo v skladu z mednarodnimi izvoznimi standardi ter popolno zbiranje spremnih dokumentov, kar zagotavlja varno in brez ovir dostavo blaga strankam po vsem svetu.

Zakaj izbrati pritrdilne elemente Ningbo Gangtong Zheli

Osredotočeni smo na raziskave in razvoj ter proizvodnjo visokostandardnih pritrdilnih elementov standarda DIN, z zrelo proizvodno tehnologijo in popolnim sistemom nadzora kakovosti. VseDIN6319 Sferična podložka, konveksna in konkavna samoporavnalna podložkaizdelki so izdelani v strogem skladu z nemškimi industrijskimi standardi, z natančno toleranco dimenzij in odlično medsebojno zamenljivostjo.

Od vhodnega pregleda surovin, natančne obdelave, površinske obdelave do pakiranja končnega izdelka in dostave, vsaka povezava izvaja standardiziran nadzor kakovosti. Nudimo storitve testiranja vzorcev, prilagajanje v polni velikosti od M6 do M64, stabilno oskrbo z zalogami ter strokovno tehnično podporo pred prodajo in po prodaji. Z zanesljivo kakovostjo izdelkov in premišljeno izvozno storitvijo smo vzpostavili dolgoročne odnose sodelovanja s strankami v Evropi, Ameriki, jugovzhodni Aziji in drugih regijah ter pridobili široko prepoznavnost na svetovnem trgu industrijskih sponk.

pogosta vprašanja

V1: Ali je treba uporabiti konveksne in konkavne podložke kot celoten komplet?

A1: Da. Samo usklajena konveksna skupina C-tipa in konkavna skupina podložk D-tipa lahko uresničita funkcijo samoporavnave kompenzacijskega kotnega odstopanja sklopa. Posamezna podložka ne more oblikovati drsnega prileganja in ne more doseči učinka korekcije kota.

V2: Kakšna je največja razlika med sferičnimi podložkami DIN6319 in navadnimi podložkami?

A2: Glavna razlika je zmožnost kompenzacije kota. Navadne podložke lahko samo razpršijo pritisk, medtem ko lahko samonaravnalne podložke DIN6319 aktivno popravijo nagib namestitve, odpravijo upogibno obremenitev vijakov in močno izboljšajo varnost in življenjsko dobo težkih povezav.

V3: Ali se podložke DIN6319 lahko uporabljajo v visokotemperaturnih in korozivnih okoljih?

A3: Da. Imamo več materialnih možnosti. Modeli iz nerjavečega jekla A2/A4 se prilagajajo jedkim okoljem, visokokakovostni materiali pa lahko prenesejo neprekinjene delovne pogoje pri visokih temperaturah, kar ustreza potrebam uporabe v različnih težkih scenarijih.
